Универсальный держатель STEGOFIX ПЛЮС
SFP 095

  • Альтернатива DIN рейки 35 мм
  • Легкая/удобный монтаж
  • Для устройств с креплением на DIN рейку
  • Крепление винтами
  • Крепление на самоклеящуюся ленту
  • Крепление на магнитах

Универсальный держатель STEGOFIX ПЛЮС предназначен для альтернативной замены DIN рейки 35 мм. Он позволяет быстро и легко установить небольшие устройства, предназначенные для установки на DIN рейку. STEGOFIX ПЛЮС подходит для устройств с шириной крепления на DIN рейку не более 66 мм. Доступны три варианта крепления: крепление винтами с шагом 25 мм, на самоклеящуюся ленту, а также на магнитном креплении.

Технические данные

Download PDF

Загрузить Инструкцию по эксплуатации

НазначениеУстройства с креплением на DIN рейку 35 mm
в соответствии с EN 60715, с макс. шириной 66 мм
Варианты крепления
 > Крепление винтами



 > Крепление на самоклеящуюся ленту

 > Крепление магнитами


т.к. винты DIN 7981 (ISO 7049), Ø 5.5 мм;
саморезы DIN 7500, M5;
(не включены в поставку

клеящаяся поверхность 65 x 25 мм

2 неодимовых магнита, прорезиненные

Материалпластмасса UL94 V-0, черная
Габариты71 x 40 x 15 мм
Температура эксплуатацииот - 35 до +75 °C (от -31 до +167 °F)
Условия хранения (самоклеящейся ленты)Оптимальные условия хранения самоклеящейся ленты
прибл. +20 °C (+68 °F) при 50 % отн. влажность
ДопускиEAC
Арт. №Тип крепленияМакс. Сила удержания1КомплектВес (прибл.)
09550.0-05Крепление винтами    -5 штук65 г (13 г/шт.)
09550.1-05Крепление на самоклеящуюся ленту75 N5 штук70 г (14 г/шт.)
09550.2-05Крепление магнитамиg30 N5 штук145 г (29 г/шт.)

1 При комнатной температуре. Зависит от условий использования (т.к. состояние поверхности, размера устройства и др.). Фактическая сила удержания может отличаться от указанных значений в таблице.

Крепление на самоклеящуюся ленту
Крепление на магнитах

Пример использования

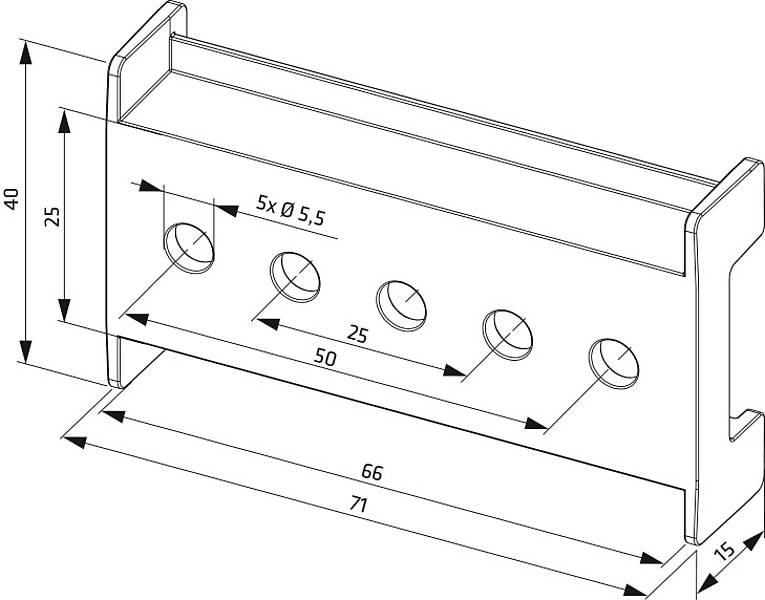

Технический рисунок

STEGOFIX ПЛЮС SFP 095
